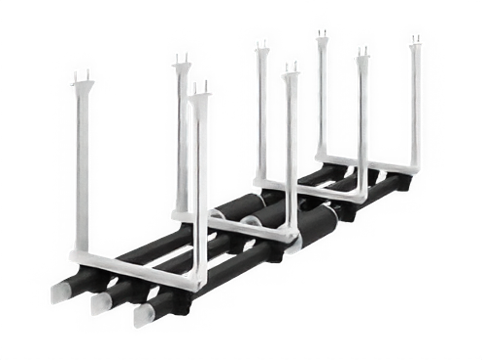

Шинопроводы ТПЛ

Номинальный ток

до 11 500 А

Номинальное напряжение

1 кВ

Степень защиты

IP68

Условия эксплуатации

- 60 °C до + 55 °C

Пофазоизолированные шинопроводы с твердой изоляцией ТПЛ предназначены для выполнения электрических соединений на промышленных объектах, а также на объектах гражданского и военного назначения в системах с наибольшим рабочим напряжением до 1,2 кВ и номинальным токам не более 11500 А.

Свойства и характеристики

Свойства и характеристики

Подробная информация

Шинопровода ТПЛ отдельных секции различной конфигурации длиной не более 12 метров, соединительных муфт (изолирующих места соединения секций), шин или компенсаторов для соединения с электрооборудованием.

Конструкция секций шинопровода

Токоведущий алюминиевый/медный проводник круглого сечения, заключенный в твердую изоляцию. Заземляющий слой добавляется по требованию технического задания и представляет собой медный электрический экран, который присоединяется к общему контуру заземления, для чего на каждой секции и соединительной муфте шинопровода предусмотрены специальные выводы.

Шинопроводы поставляются на объекты в разобранном виде и требуют финальной сборки на объекте под руководством шеф-инженера завода-изготовителя. В комплект поставки, в соответствии с конструкторской документацией для каждого объекта, включаются:

Секции токопровода/шинопровода;
материалы для соединения секций и изолирования мест соединений(шины или компенсаторы, муфты или компаунд, в зависимости от типа шинопровода);
компенсаторы или шины медные гибкие изолированные для подключения к электрооборудованию;
системы крепления к строительным конструкциям (к стенам, перекрытиям, эстакадам и пр.);
заземляющий кабель;
метизы;
стандартная упаковка (деревянные ящики или паллеты).
