Открытые токопроводы с жёсткой ошиновкой предназначены для выполнения электрических соединений высоковольтного оборудования в открытых и закрытых распределительных устройствах электрических станций и подстанций в цепях трехфазного переменного тока частотой 50 и 60 Гц, номинальным напряжением до 35кВ, номинальным током до 6,3 кА.
Токопроводы открытые ТПО
Номинальный ток
до 6300 А
Номинальное напряжение
6 - 35 кВ
Степень защиты
IP00
Условия эксплуатации
-60°...+40°С
Подробная информация

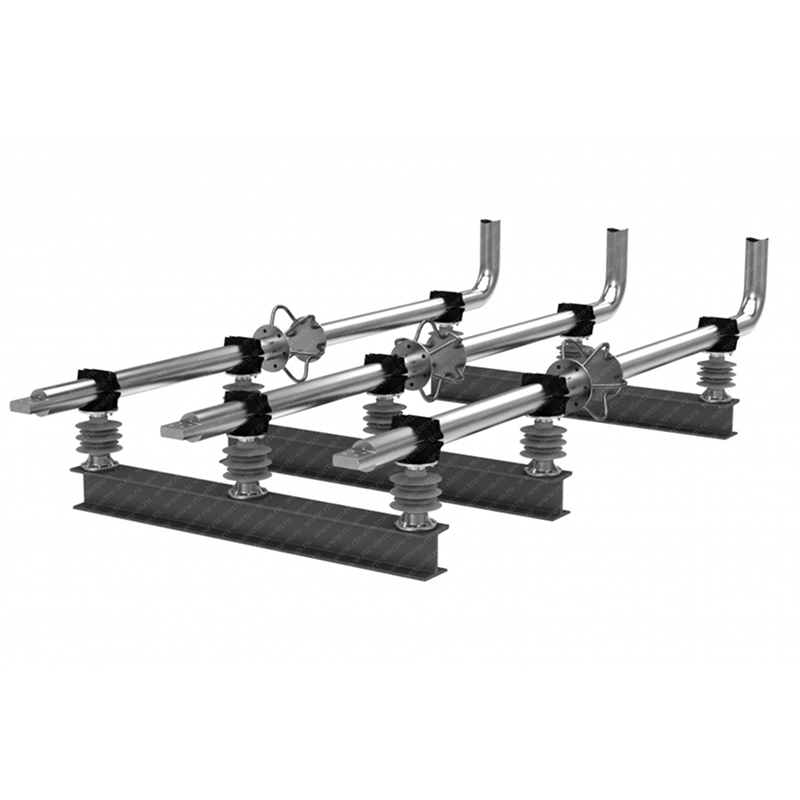

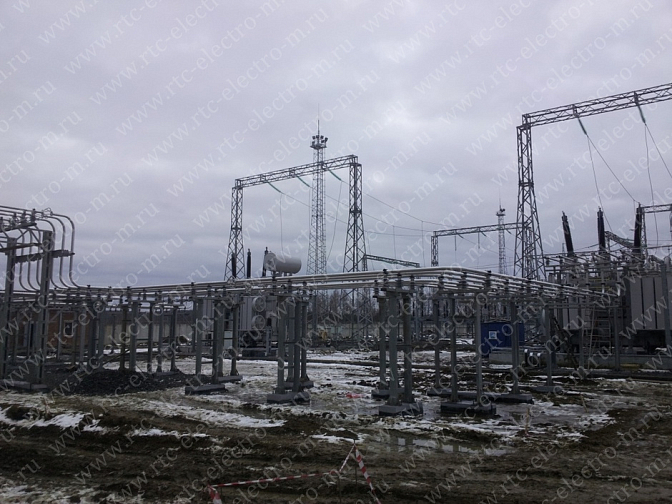

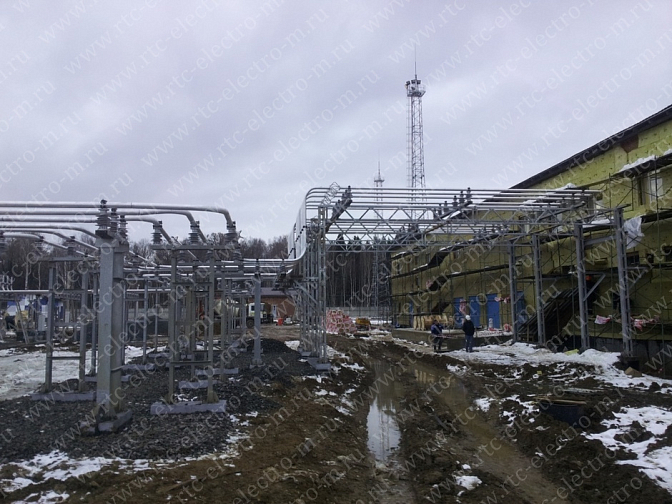

Токопровод состоит из секций различной конфигурации (прямых, с изгибами) длиной не более 12 метров, гибких связей, шинодержателей, изоляторов и компенсаторов для соединения с энергетическим оборудованием.

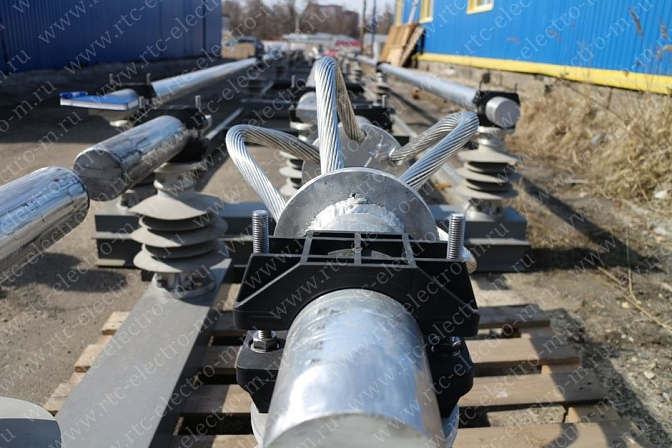

Соединения токопровода к выводам высоковольтного оборудования (разборные) выполняется гибкими связями (компенсаторами) и не допускает передачу нагрузок в токопроводе на выводы оборудования. Сварные соединения элементов токопроводов из алюминия и его сплавов выполняются дуговой сваркой в среде защитных газов.
Соединения токопровода к выводам высоковольтного оборудования (разборные) выполняется гибкими связями (компенсаторами) и не допускает передачу нагрузок в токопроводе на выводы оборудования. Сварные соединения элементов токопроводов из алюминия и его сплавов выполняются дуговой сваркой в среде защитных газов.
Токопровод поставляется на объекты как изделие высокой заводской готовности.
В комплект поставки, в соответствии с конструкторской документацией, на конкретный объект входят:
- секции токопровода;
- компенсаторы для соединения секций между собой и подключения токопровода к оборудованию;
- элементы крепления токопровода к строительным конструкциям и метизы.
В комплект документации на токопровод должны входить:
- паспорт;
- руководство по эксплуатации;
- инструкция по монтажу;
- конструкторская документация;
- упаковочный лист;
- гарантийный сертификат.
Примеры записи условного обозначения токопровода открытого в документации и при заказе
Запись «ТПО-20-2500-81УХЛ1 ТУ 3414-001-66892460-2014» означает токопровод открытый на номинальное напряжение 20 кВ, номинальный ток 2500 А, с током электродинамической стойкости 81 кА, исполнения УХЛ, категории размещения I,
«ТПО-20-2500-81 У3 ТУ 3414-001-66892460-2014», то же, но исполнения У, категории размещения 3.
Расшифровка условного обозначения изделия:
Гарантийный срок эксплуатации – 5 лет с даты поставки.

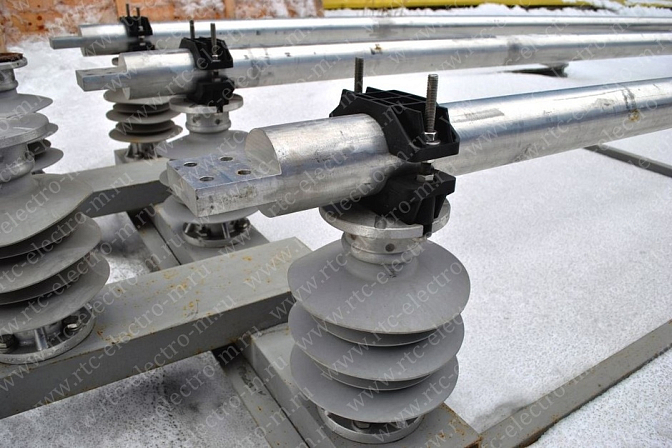

Токопроводы поставляются комплектно с опорными изоляторами, шинодержателями и гибкими связями, предназначенными для компенсации температурных расширений и для обеспечения присоединений к выводам электрических аппаратов в соответствии с техническими заданиями на конкретные объекты.
