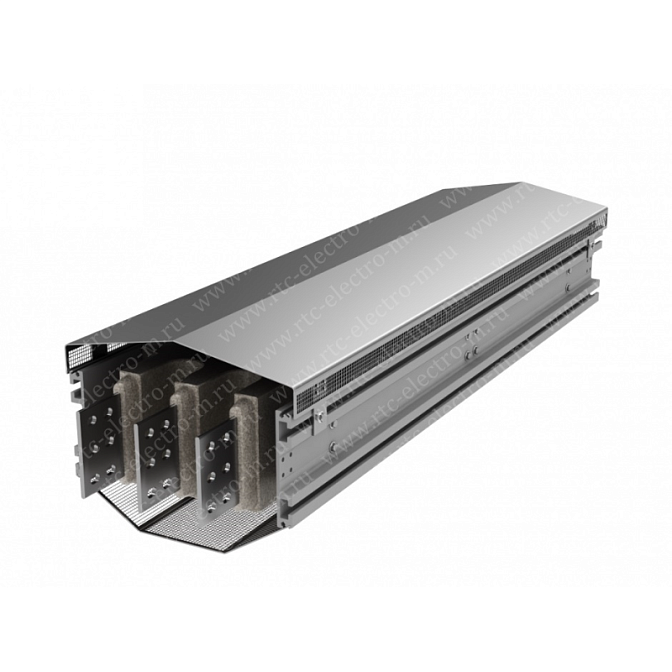

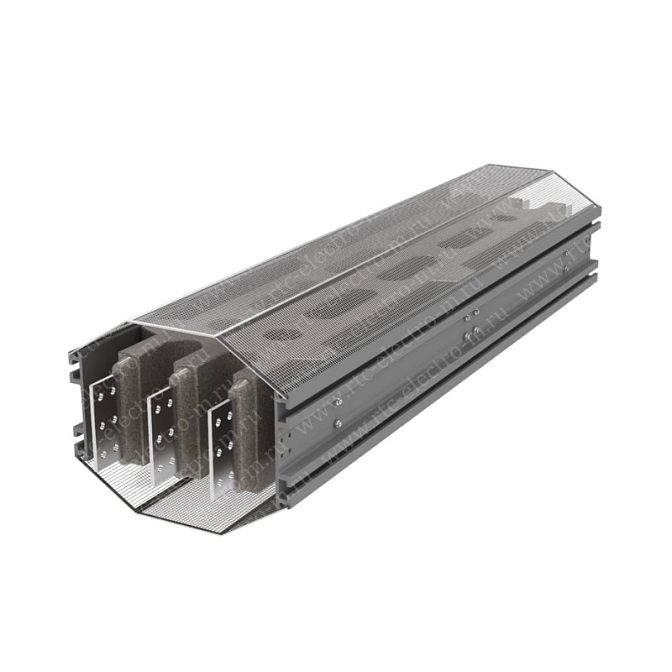

Токопровод ТКЛС комплектуется специальными алюминиевыми «самонесущими» экранами, закрепленными на боковых поверхностях токопровода, предназначенными для монтажа токопровода к металлоконструкциям, стенам, полу и потолку, и служащими также для заземления токопровода. В пазы «самонесущих» экранов сверху и снизу устанавливаются защитные экраны из алюминиевых перфорированных листов. Защитные экраны на токопроводах рекомендуется устанавливать в местах, доступных для прикосновения. Для защиты токопровода от атмосферных осадков сверху вместо защитного экрана устанавливается климатический экран.

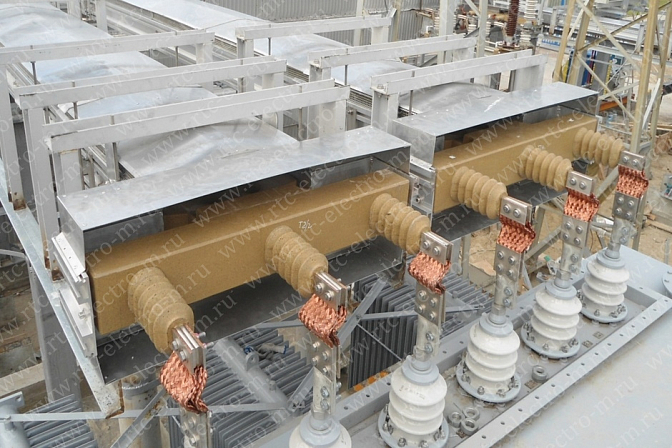

Токопроводы ТКЛС
Номинальный ток
До 18 000 А
Номинальное напряжение
6 - 20 кВ
Степень защиты
IP68
Условия эксплуатации
-60°...+55°С
Преимущества
Пожаростойкий
Изоляция не поддерживает горение (более 2 часов воздействия пламени температурой не менее 830°С одновременно с механическим ударом в соответствии с ІЕС 60331-12).
Компактный
Малые габаритные размеры и радиусы поворота (по сравнению с кабелем, с токопроводами с воздушной изоляцией).
Ремонтопригодный
Возможность оперативного изменения конфигурации и параметров трассы после монтажа.
Не обслуживаемый
Минимальные эксплуатационные расходы в течение всего срока службы.
Малые потери мощности
Минимум выделяемого тепла.
Химически стойкий
Высокая устойчивость к агрессивным средам (химическая стойкость) и к воздействию ультрафиолета.
Прочный
Высокая защита от грызунов и механических воздействий. Прочность изоляции ІК10, энергия удара 50 Дж, ветростойкость 40м/с.
Надёжный
Высокая устойчивость к токам КЗ, отсутствие воздушных промежутков внутри корпуса токопровода.
Влагозащитный
Степень защиты от пыли и воды до ІР68 включительно.
Безопасный
Для обслуживающего персонала (нулевой потенциал на поверхности токопровода).
Подробная информация
Токопроводы ТКЛС являются уникальной разработкой, в основе которой лежит изолирование параллельных алюминиевых или медных токопроводящих шин прямоугольного сечения в защитный компаунд. Изолирующий материал специального компаунда получают, используя метод литья с насыщением частицами инертных материалов с мелкозернистой структурой. Такая изоляция обладает отличными диэлектрическими характеристиками и имеет высокую механическую прочность.
При монтаже на объекте все соединения секций токопровода и шинопровода также заполняются компаундом, что обеспечивает непрерывность изоляции по всей длине трассы. Благодаря особенной конструкции стыков секций также компенсируются возможные строительные погрешности.
В конструкции токопровода и шинопровода (в зависимости от серии) применяются профили из алюминия для заземления, крепления, монтажа алюминиевого экрана. Литые токопроводы типа ТКЛС предназначены для систем низкого и среднего напряжений.
Системы среднего напряжения — cерия ТКЛC:
Переменный токНоминальное напряжение: до 24кВ
Номинальный ток: до 18 000А
Постоянный ток
Номинальное напряжение: до 33кВ
Номинальный ток: до 18 000А
Конструкция токопровода предусматривает наличие технологических отверстий для охлаждения. В конструкции токопровода используются алюминиевые профили для крепления, заземления секций токопровода и установки защитных и/или климатических экранов.

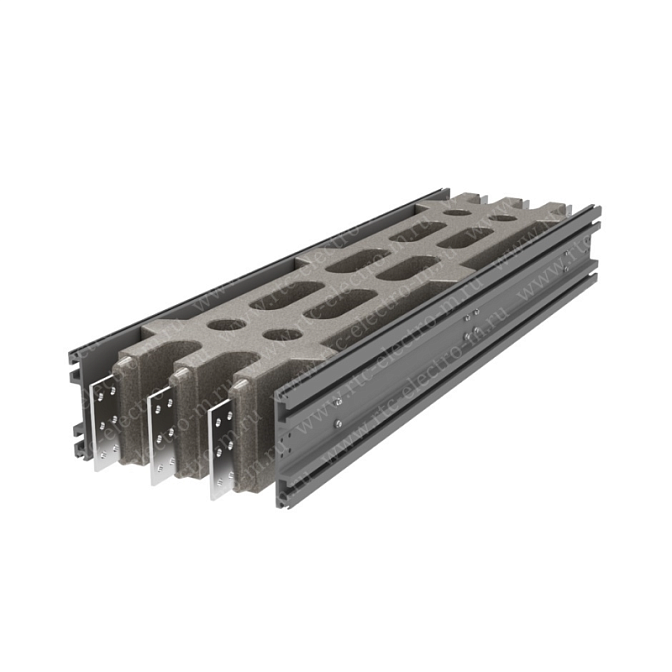

Возможно изготовление токопровода ТКЛС без самонесущего и защитного экранов. В этом случае монтаж токопровода производится на подложку из изоляционного компаунда. Установка токопровода без экранов производится внутри помещений или на улице (с использованием только климатического экрана), в недоступном для прикосновения месте, при этом на корпус токопровода наносятся предупреждающие надписи: «Осторожно, высокое напряжение! Не касаться!»
Токопровод ТКЛС состит из отдельных секций. Секции могут быть как стандартной конфигурации, так и конфигурации любой геометрической формы (по специальному запросу).
Прямолинейные секции изготавливаются максимальной длиной до 6 м.
Секция, с помощью которой токопровод подключается к оборудованию, называется терминальным элементом.
Фасонные секции исполняются в различных конфигурациях: L-образные, Z-образные, с изгибом от 90° до 170°, тройники, специальные секции и т. д.
Для компенсации линейных изменений, вызываемых температурными перепадами, через каждые 25–30 м прямой трассы устанавливается специальный компенсационный элемент.
Примеры секций ТКЛС:
Прямолинейные секции изготавливаются максимальной длиной до 6 м.
Секция, с помощью которой токопровод подключается к оборудованию, называется терминальным элементом.
Фасонные секции исполняются в различных конфигурациях: L-образные, Z-образные, с изгибом от 90° до 170°, тройники, специальные секции и т. д.
Для компенсации линейных изменений, вызываемых температурными перепадами, через каждые 25–30 м прямой трассы устанавливается специальный компенсационный элемент.
Примеры секций ТКЛС:
В зависимости от технического задания в комплект поставки могут входить:
- вакуумный миксер с приводом (для систем СН);
- защитные боксы;
- трансформаторы тока;
- трансформаторы напряжения;
- разъединители;
- отводные коробки с автоматами;
- клеммные разъёмы для подключения кабеля;
- ограничители перенапряжения (ОПН);
- автоматические выключатели;
- отпайки на другие номинальные токи.
В комплектации каждого токопровода:
- секции токопровода;
- пластины для соединения секций;
- формы для заливки мест соединения секций на месте монтажа компаундом;
- система креплений;
- химические компоненты для приготовления компаунда (при монтаже);
- шинные компенсаторы;
- кабель для заземления;
- заводская упаковка (деревянные паллеты или ящики);
- сопроводительная документация.
