Пофазноизолированный токопровод ТПЛ с RIP-изоляцией предназначен для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях и устанавливается в цепях трехфазного переменного тока частотой 50 и 60 Гц номинальным напряжением до 35 кВ с номинальным током до 12000 А.
Токопровод рассчитан для работы при сейсмических нагрузках интенсивностью 9 баллов по шкале MSK-64 при высотной отметке до 10 м или 8 баллов при высотной отметке до 25 м.

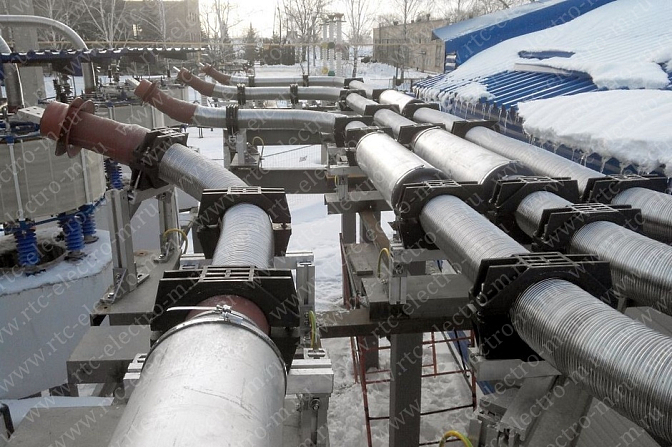

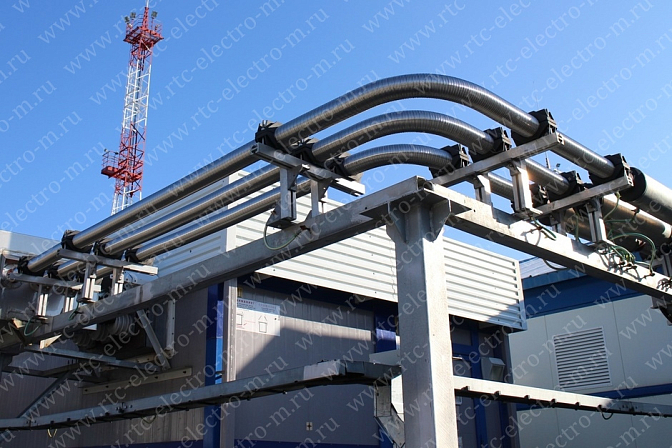

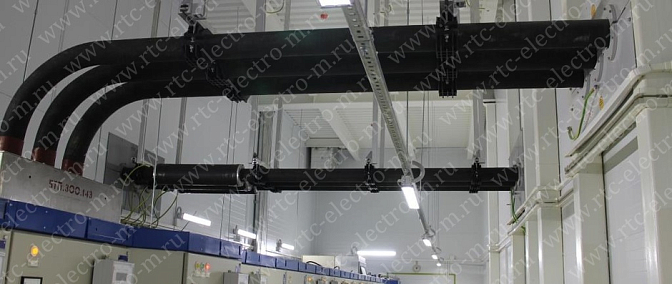

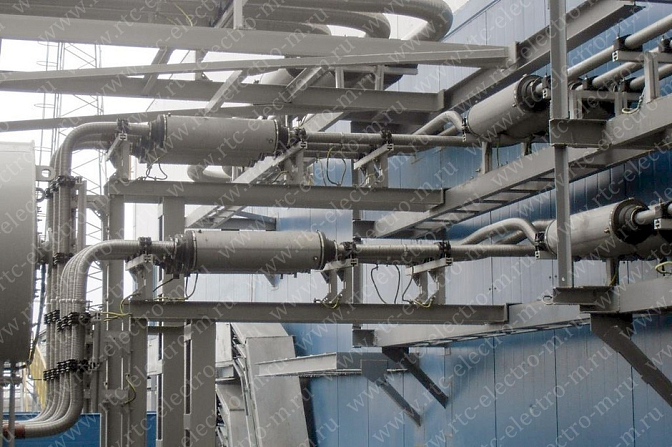

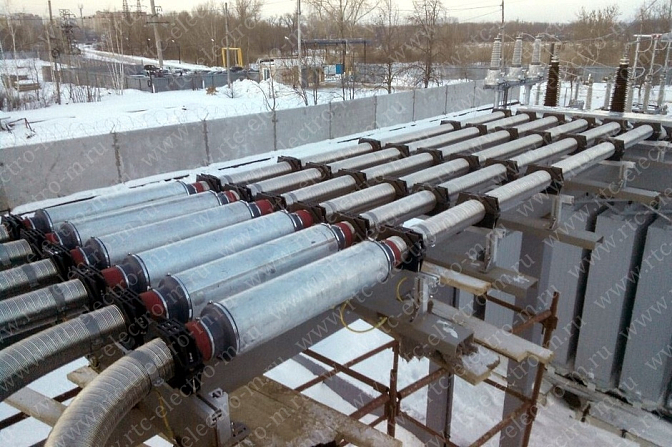

Токопроводы ТПЛ
Номинальный ток
До 12 000 А
Номинальное напряжение
6 - 35 кВ
Степень защиты
IP68
Условия эксплуатации
-60°...+55°С
Преимущества
Пожаростойкий
Изоляция не поддерживает горение (более 2 часов воздействия пламени температурой не менее 830°С одновременно с механическим ударом в соответствии с ІЕС 60331-12).
Компактный
Малые габаритные размеры и радиусы поворота (по сравнению с кабелем, с токопроводами с воздушной изоляцией).
Ремонтопригодный
Возможность оперативного изменения конфигурации и параметров трассы после монтажа.
Не обслуживаемый
Минимальные эксплуатационные расходы в течение всего срока службы.
Малые потери мощности
Минимум выделяемого тепла.
Химически стойкий
Высокая устойчивость к агрессивным средам (химическая стойкость) и к воздействию ультрафиолета.
Прочный
Высокая защита от грызунов и механических воздействий. Прочность изоляции ІК10, энергия удара 50 Дж, ветростойкость 40м/с.
Надёжный
Высокая устойчивость к токам КЗ, отсутствие воздушных промежутков внутри корпуса токопровода.
Влагозащитный
Степень защиты от пыли и воды до ІР68 включительно.
Безопасный
Для обслуживающего персонала (нулевой потенциал на поверхности токопровода).
Подробная информация

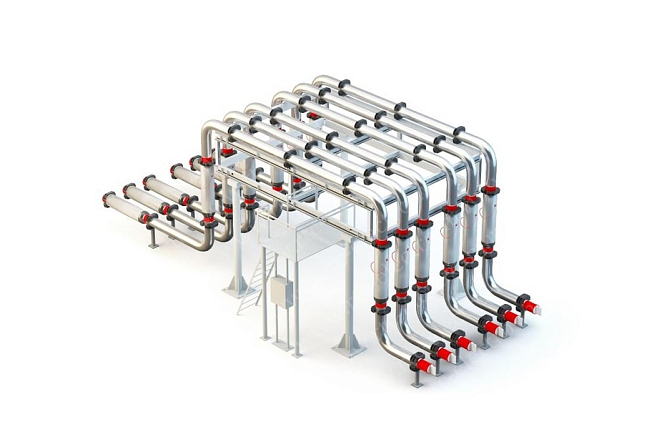

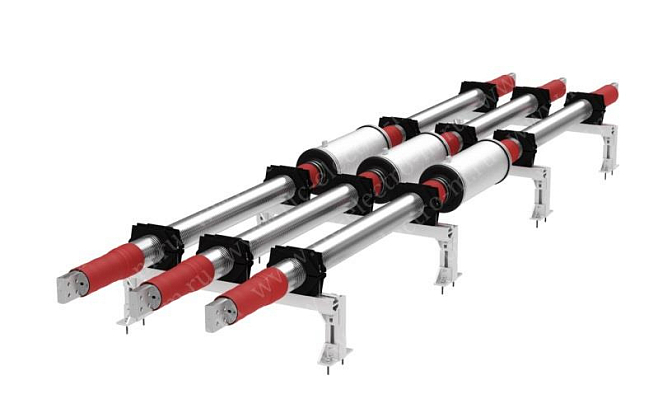

Составные элементы и конфигурация токопровода в литой изоляции определяется монтажным чертежом трассы, разработанным для конкретного объекта. Согласно заданию в состав литого токопровода входят секции различной конфигурации длиной до 10 метров, соединительные муфты, шины и компенсаторы для соединения с выводами генераторов, трансформаторов и шкафов комплектных распределительных устройств. Токопровод также может комплектоваться трансформаторами тока, трансформаторами напряжения, разъединителями, ОПН и кожухами для защиты мест подключения к смежному электрооборудованию.
Секция токопровода состоит из алюминиевой или медной токоведущей шины (1) круглого сечения, покрытой слоем твёрдой изоляции (3) различной толщины в зависимости от уровня напряжения. Внутри этого слоя находятся полупроводящие слои (2) и заземляющий слой (4). Изоляционный слой токопровода напряжением до 1200 В заземляющего и полупроводящих слоев не содержит. На концах секций расположены контакты (5), в которых предусмотрены отверстия для болтового соединения секций между собой и с электрическим оборудованием.
Секция токопровода состоит из алюминиевой или медной токоведущей шины (1) круглого сечения, покрытой слоем твёрдой изоляции (3) различной толщины в зависимости от уровня напряжения. Внутри этого слоя находятся полупроводящие слои (2) и заземляющий слой (4). Изоляционный слой токопровода напряжением до 1200 В заземляющего и полупроводящих слоев не содержит. На концах секций расположены контакты (5), в которых предусмотрены отверстия для болтового соединения секций между собой и с электрическим оборудованием.
Токопровод может дополнительно комплектоваться защитными кожухами для защиты соединения токопровода с выводами генераторов, силовых трансформаторов и шкафов комплектных распределительных устройств; трансформаторами тока и напряжения, разъединителями, ограничителями перенапряжения, типы и количество которых для конкретного объекта определяются техническим заданием проектной организации.
По запросу заказчика в комплект поставки также может быть включено:
- шкафы с измерительными трансформаторами, ограничителями перенапряжения и клеммными зажимами для присоединения кабелей;
- запасные детали;
- специальный инструмент;
- принадлежности по ведомости ЗИП.
Токопровод поставляется на объекты как изделие высокой заводской готовности. В комплект поставки, в соответствии с конструкторской документацией, на конкретный объект входят:
- секции токопровода;
- соединительные муфты;
- шинные компенсаторы для соединения секций и подключения токопровода к оборудованию;
- элементы крепления токопровода к строительным конструкциям и метизы.
В комплект сопроводительной документации входят:
- паспорт;
- руководство по эксплуатации;
- инструкция по монтажу;
- сборочные чертежи трасс токопроводов;
- упаковочный лист;
- гарантийный сертификат.
Составные части токопровода упаковывают в деревянные ящики согласно конструкторской документации. Допускается поставлять секции токопровода без упаковки, на поддонах, с защитой торцов секций. Отдельно поставляемые мелкие сборочные единицы, детали и крепёжные изделия упаковывают в деревянные ящики.
