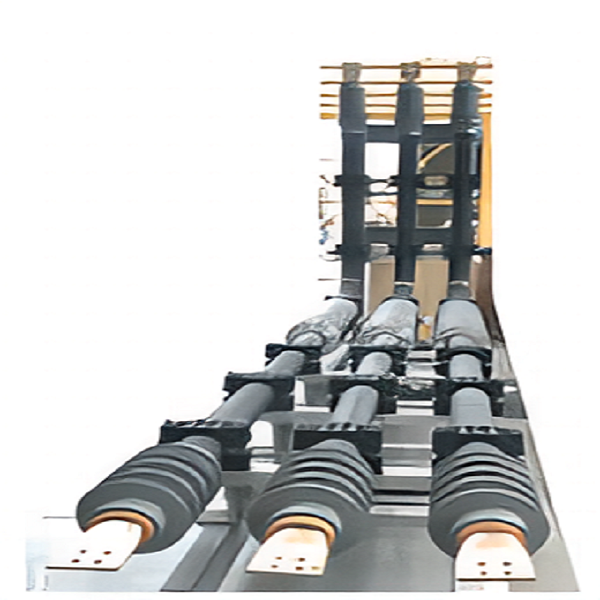

Токопроводы ТПЛЭ

Номинальный ток

6 300 А

Номинальное напряжение

6 - 35 кВ

Степень защиты

IP54-IP68

Условия эксплуатации

- 60 °C до + 55 °C

Токопроводы пофазноизолированные с литой экструдированной изоляцией ТПЛЭ с медным и алюминиевыми проводниками на номинальный ток до 6300 А. Токопроводы ТПЛЭ предназначены для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях в цепях переменного и постоянного тока номинальным напряжением до 35 кВ.

Свойства и характеристики

Свойства и характеристики

Подробная информация

Токопровод ТПЛЭ состоит из секций различной конфигурации длиной до 10 метров, соединительных муфт для изоляции места соединения секций, комплекта шин/компенсаторов для соединения с выводами генераторов, трансформаторов, токоограничивающих реакторов и шкафов комплектных распределительных устройств. Токопровод также может комплектоваться трансформаторами тока, трансформаторами напряжения, разъединителями, ОПН и кожухами для защиты мест подключения к смежному электрооборудованию.

Конструкция секции токопровода: на токоведущий проводник круглого сечения из электротехнической меди или алюминия наносится методом экструзии изоляция, состоящая из двух полупроводящих слоев и заключенного между ними изоляционного слоя. Следующим слоем устанавливается заземляющий экран из лужёной медной сетки, который обеспечивает нулевой потенциал на поверхности токопровода. Снаружи на все секции токопровода устанавливается термоусадочная трубка для обеспечения защиты от пыли, воды и внешних механических воздействий.

Конструкция секции токопровода категории размещения 3(ГОСТ 151-69)*

1. Термоусадочная трубка;
2. Заземляющий слой (сетка из медной проволоки)
3. Полупроводящий слой;
4. Экструдированная изоляция;
5. Полупроводящий слой;
6. Проводник из электротехнической меди(М1Е) или алюминий (АД0).

*Для категории размещения 1 снаружи добавляется оболочка(труба) из нержавеющей стали.

Токопровод может дополнительно комплектоваться защитными кожухами для защиты соединения токопровода с выводами соединяемых электротехнических устройств; трансформаторами тока и напряжения, разъединителями, ограничителями перенапряжения, типы и количество которых для каждого объекта определяются техническим заданием проектной организации.

Токопровод поставляется на объекты как изделие высокой заводской готовности. В комплект поставки, в соответствии с конструкторской документацией, на каждый объект входят:

секции токопровода;
соединительные муфты;
шинные компенсаторы для подключения токопровода к оборудованию;
элементы крепления токопровода к строительным конструкциям и метизы.

По запросу заказчика в комплект поставки также может быть включено:

шкафы с измерительными трансформаторами, ограничителями перенапряжения и клеммными зажимами для присоединения кабелей;
запасные детали;
специальный инструмент;
принадлежности по ведомости ЗИП.

В комплект сопроводительной документации входят:

1. паспорт;
2. руководство по эксплуатации;
3. инструкция по монтажу;
4. сборочные чертежи трасс токопроводов;
5. упаковочный лист;
6. гарантийный сертификат.
7. Составные части токопровода упаковывают в деревянные ящики согласно конструкторской документации. Допускается поставлять секции токопровода без упаковки, на поддонах, с защитой торцов секций. Отдельно поставляемые мелкие сборочные единицы, детали и крепёжные изделия упаковывают в деревянные ящики.
