Предназначены для соединения кабелей с алюминиевой или медной жилой с элементами системы электроснабжения напряжением от 110 до 220 кВ.

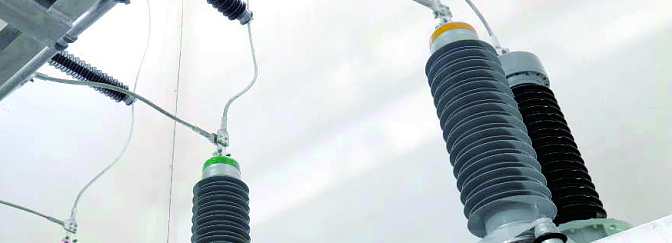

Муфты устанавливаются на столбах или опорах.

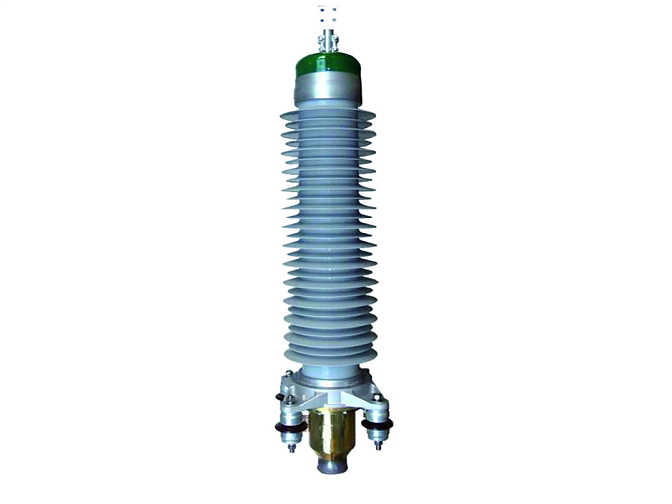

Муфты концевые композитные
МКК высоковольтные на 110 кВ – 220 кВ
Номинальное напряжение
110 - 220 кВ
Условия эксплуатации
-40...+60 °С
Подробная информация
Муфта представляет собой конструкцию из эпоксидной смолы, армированной стекловолокном. Конструкция заполнена электроизоляционным маслом и покрыта силиконовой рубашкой, нанесенной методом прямого литья.
Для выравнивания электрического поля используется резиновый или силиконовый стресс-конус, в зависимости от температурных условий эксплуатации. Стресс-конус покрыт защитным материалом и имеет подпружинивание, что обеспечивает надежный контакт с полупроводящим слоем кабеля.
Изолятор с ребрами разного размера эффективно предотвращает поверхностные разряды, вызванные загрязнением.
Армированная стекловолокном труба обеспечивает высокую механическую прочность.
Конструкция МКК
- Соединительный наконечник
- Крышка изолятора
- Соединитель
- Изолирующая масса
- Композитный изолятор
- Защитное покрытие
- Конус выравнивания напряжённости
- Держатель конуса выравнивания напряженности
- Опорный изолятор
- Наконечник заземления
- Уплотнитель кабеля
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
МКК-110
Максимальное рабочее напряжение Uₘ, кВ: 126
Номинальное напряжение U, кВ: 110
Грозовое импульсное напряжение, кВ: 550
Испытательное напряжение (15 мин.), кВ: 160
Длина пути тока утечки, мм: >4032
Сечения токоведущих жил, мм²: 240…1600
МКК-220
Максимальное рабочее напряжение Uₘ, кВ: 252
Номинальное напряжение U, кВ: 220
Грозовое импульсное напряжение, кВ: 1050
Испытательное напряжение (15 мин.), кВ: 254
Длина пути тока утечки, мм: >8064
Сечения токоведущих жил, мм²: 400…2500
*Более подробная информация о характеристиках в каталоге - СКАЧАТЬ ПОЛНЫЙ КАТАЛОГ
