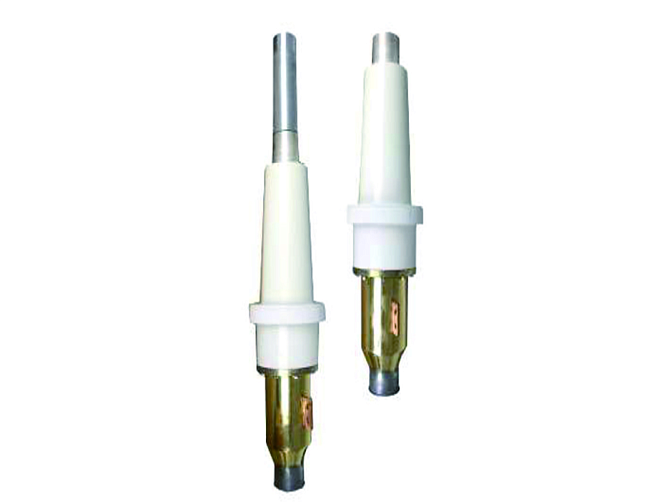

МКШ высоковольтные на 110 кВ – 220 кВ

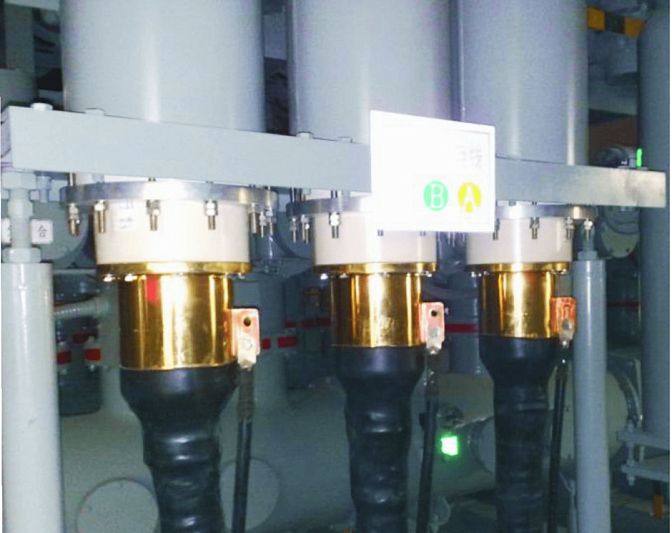

Используются для подключения силовых кабелей с алюминиевой или медной жилой к распределительным ячейкам к элегазовым распределительным устройствам или к трансформаторам, с действующим напряжением 110-220кВ.
Данные муфты предназначены для работы как в среде элегаза, так и с изоляционными жидкостями.
Муфта состоит из штекерной части и эпоксидного изолятора, в котором находится конус выравнивания напряженности электрического поля.
Конус выравнивания напряженности электрического поля изготавливается из резины или из силикона. Для сохранения технических характеристик на протяжении всего срока эксплуатации предусмотрен подпружинивающий держатель стресс-конуса.
Для исключения попадания влаги в конструкции муфт предусмотрено уплотнение в виде кабельного сальника для различных типов экрана и брони кабеля.
Возможна установка опционального адаптера для присоединения штекерной муфты МКША к токоведущим частям элегазового распределительного устройства.
Установочные размеры концевых штекерных муфт МКШ полностью соответствуют стандартам МЭК 62271-209 и GB/T 22381.
Конструкция МКШ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
МКШ-110
Максимальное рабочее напряжение Uₘ: 126 кВ
Номинальное напряжение U: 110 кВ
Грозовое импульсное напряжение: 550 кВ
Испытательное напряжение (15 мин.): 160 кВ
Масса: 50 кг *
МКША-110
Максимальное рабочее напряжение Uₘ: 126 кВ
Номинальное напряжение U: 110 кВ
Грозовое импульсное напряжение: 550 кВ
Испытательное напряжение (15 мин.): 160 кВ
Масса: 60 кг *
МКШ-220
Максимальное рабочее напряжение Uₘ: 252 кВ
Номинальное напряжение U: 220 кВ
Грозовое импульсное напряжение: 1050 кВ
Испытательное напряжение (15 мин.): 254 кВ
Масса: 220 кг *
МКША-220
Максимальное рабочее напряжение Uₘ: 252 кВ
Номинальное напряжение U: 220 кВ
Грозовое импульсное напряжение: 4050 кВ
Испытательное напряжение (15 мин.): 254 кВ
Масса: 260 кг *
*Более подробная информация о характеристиках в каталоге - СКАЧАТЬ ПОЛНЫЙ КАТАЛОГ
