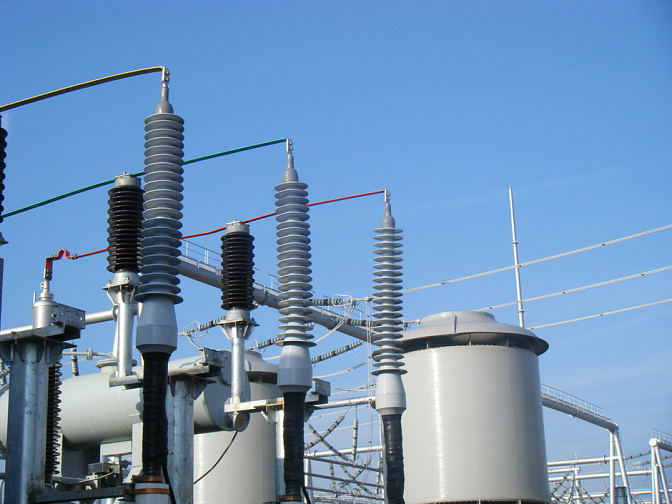

Предназначены для соединения кабелей с алюминиевой или медной жилой с элементами системы электроснабжения с напряжением 110 кВ.
Универсальные концевые муфты могут устанавливаться в любом положении.

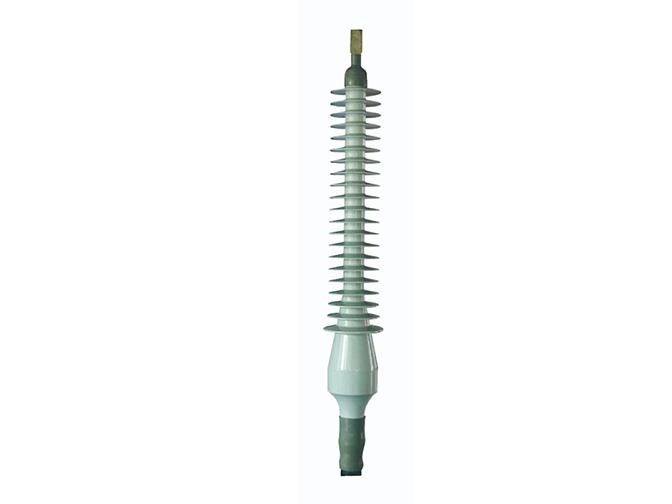

Муфты концевые универсальные
МКУ высоковольтные на 110 кВ
Номинальное напряжение
110 кВ
Условия эксплуатации
-40...+60 °С
Подробная информация
Муфта состоит из нескольких модулей, которые выполнены из резины, стойкой к погодным условиям и токам утечки. Муфта включает интегрированный стресс-конус для выравнивания электрического поля, силиконовые юбки для увеличения пути тока утечки и уплотнительные трубки для защиты от влаги. Бесшовное производство муфт улучшает механические и электрические свойства поверхности.
Конструкция МКУ
Конструкция МКУ
- Соединительный наконечник
- Уплотнительная трубка
- Корпус муфты
- Термоусаживаемая трубка
- Вывод для заземления
- Кабельный зажим
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МКУ-110:
Максимальное рабочее напряжение Uₘ, кВ: 126
Номинальное напряжение U, кВ: 110
Грозовое импульсное напряжение, кВ: 550
Испытательное напряжение (15 мин.), кВ: 160
Длина пути тока утечки, мм: ≥4500
Сечения токоведущих жил, мм²: 240 ... 1600
Диапазон диаметров изоляции подготовленного кабеля, мм: 56 ... 86
Максимальный диаметр оболочки кабеля, мм *: 120
*Более подробная информация о характеристиках в каталоге - СКАЧАТЬ ПОЛНЫЙ КАТАЛОГ
